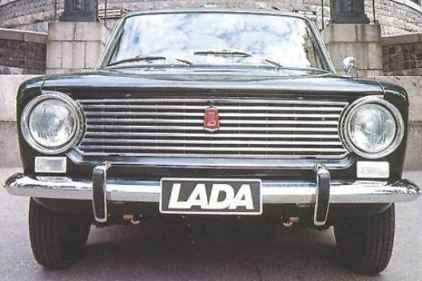

Lada 1200 (VAZ-2101)
Tekniset tiedot
|
Malli
|
1200
|
|
Tyyppi
|
VAZ-2101
|
|
myyty vuosina
|
1971-1982
|
|
MITAT JA SUORITUSARVOT
|
|
pituus
|
4073 mm
|
|
leveys (ilman peilejä)
|
1611 mm
|
|
korkeus (ilman kuormaa)
|
1440 mm
|
|
akseliväli
|
2424 mm
|
|
raideleveys etu/taka
|
1345/1304 mm
|
|
korinylitys etu/taka
|
603/1046 mm
|
|
pienin maavara
|
170 mm
|
|
rekisteröity
|
5 henkilölle
|
|
omapaino
|
940 kg
|
|
kantavuus
|
400 kg
|
|
tavaratila
|
385 litraa
|
|
kääntösäde
|
5,9 metriä
|
|
jarrutusmatka, kuivalla ja tasaisella asvalttitiellä
nopeudesta 80 km/h
|
38 metriä
|
|
huippunopeus
|
142 km/h
|
|
kiihtyvyys 0-100 km/h
|
20 s
|
|
MOOTTORI
|
|
Tyyppi
|
VAZ-2101
|
|
malli, sijainti
|
nelisylinterinen, nelitahtinen, rivimoottori edessä
pitkittäin
|
|
sylinterin tilavuus
|
1,198 litraa
|
|
sylinterin halkaisija x iskunpituus
|
76x66 mm
|
|
sylinterinkansi
|
2101-1003011
|
|
puristus suhde
|
8,8
|
|
venttiilejä per sylinteri
|
2
|
|
Suurin teho
|
44 kW 60 hv 5600 r/min
|
|
suurin vääntö
|
87,3 Nm 3400 r/min
|
|
tyhjäkäynnin kierrosluku
|
750-800 r/min
|
|
sylinterien työjärjestys
|
1-3-4-2
|
|
polttoainejärjestelmä
|
DAAZ kaksikurkkuinen alaimukaasutin 2101-1107010
|
|
polttoaine
|
vähintään 96 oktaaninen bensiini
|
|
pakoputkisto
|
varustettu yhdellä äänenvaimentimella
|
|
VOIMANSIIRTO
|
|
kytkin
|
kuiva, yksilevyinen
|
|
kytkimen käyttö
|
hydraulinen
|
|
vaihteisto
|
nelivaihteinen, kaikki eteenpäinajovaihteen synkronisoitu
|
|
vaihteiston välitykset
vaihteisto
ensimmäinen vaihde
toinen vaihde
kolmas vaihde
neljäs vaihde
peruutus vaihde
vetopyörästö
|
VAZ-2101
3,75
2,30
1,49
1,00
3,87
4,3
|
|
vetotapa
|
takapyöräveto
|
|
ALUSTA
|
|
etujousitus
|
erillisjousitus, kolmiomalliset ylä ja ala tukivarret,
kierrejouset, nesteiskunvaimentimet ja kallistuksen vakaaja
|
|
takajousitus
|
jäykkätaka-akseli, jossa neljä eteenpäin suunnattua
tukivartta ja yksi poikittainen tukivarsi, kierrejouset ja nesteiskunvaimentimet
|
|
vanne
|
teräslevypyörä
|
|
vanne koko
|
4,5J-13
|
|
rengas
|
sisärenkaaton vyörengas tai alkuperäinen ristikudosrengas
I-151
|
|
rengas koko
|
155R13 (6.15-13)
|
|
OHJAUS
|
|
ohjausjärjestelmän kuvaus
|
globoidi kierrukka ja rulla, yksiosainen ohjausakseli
|
|
JARRUT
|
|
käyttöjarru, edessä
|
levyt, automaattisäätöiset
|
|
käyttöjarru, takana
|
rummut, käsisäätöiset
|
|
käyttöjarrujärjestelmä
|
hydraulinen, kaksipiirinen, tehostamaton, takajarrujen
paineentasausventtiili
|
|
seisontajarru
|
käsikäyttöinen, vaijerivälitteinen, takajarruihin
vaikuttava
|
|
SÄHKÖJÄRJESTELMÄ
|
|
tyyppi
|
12V, miinusmaadoitteinen
|
|
akku
|
6ST-55A, 55 Ah
|
|
laturi
|
G-221 tyyppinen 42A erillisellä mekaanisella jännitteensäätimellä
|
|
käynnistin moottori
|
ST221 tyyppinen, teho 1,3 kW
|
|
virranjakaja
|
R-125 kärjellinen, oktaanluvun ja keskipakosäätimellä
|
|
KORI JA VARUSTEET
|
|
tyyppi
|
VAZ-2101
|
|
malli
|
kokometallinen, itsekantava, neliovinen sedan
|
|
kojelauta
|
2101
|

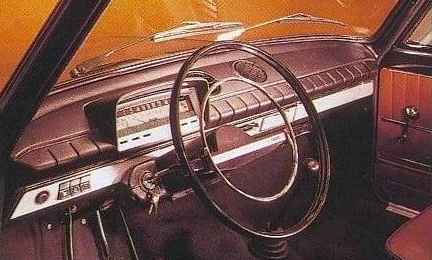

KOJELAUTA 2101
katkaisimet ja varusteet: virtalukko, ajovalokytkin, mittarivalojen kytkin, lasinpyyhkimen kytkin, lämmityslaitteen puhaltimen kytkin, tupakansytytin, nelivalovilkun kytkin/merkkivalo, hansikaslokero, lämmityslaitteen säätimet (2 kpl), lämmityslaitteen säädettävät suulakkeet (2 kpl), ohjausakselin kytkimet (2 kpl), radion paikka (pieni), tuhkakuppi.
mittaristo ja merkkivalot: nopeus-, matka-, jäähdytysnesteen lämpö- ja polttoainemittari. merkkivalot: seisonta/lähivalot, kaukovalot, suuntavalo. varoitusvalot: öljypaine, lataus, seisontajarru, polttoaineen loppuminen.
OHJAUSAKSELIN KYTKIMET
Vasen etummainen: suuntavalokytkin, ylöspäin vilkku oikealle ja alaspäin vilkku vasemmalle
Vasen takimmainen: ajovalokytkin (toimii kojelaudan valokytkimen ollessa
kytkettynä), ensimmäinen asento lähivalot kytketty, toinen asento (alaspäin)
kaukovalot kytketty, vetämällä kaukovalovilkku (joissain autoissa sähköinen
lasinpesin)
MUUTOKSET JA VARUSTEVAIHTOEHDOT
Vuonna 1973 lasinpesulaite sai sähköohjauksen ja isomman pesunestesäiliön, pienen pussin tilalle. Sähköinen pesin ja pyyhin käynnistyi jalalla painettavalla kytkimellä ja sen lisäksi myös kaukovalovilkku oli korvattu lasinpesurin toiminnolla.
|
Vuonna 1974 Lada 1200 sai 1300 mallin etupään sähköistyksen, jolloin etuparkkivalot siirtyivät ajovaloumpioihin ja etuvilkkujen kirkasväri muuttui oranssiksi.
|
Samaisena vuonna Ladan perusmalli sai myös 1300 mallin myötä uuden sylinterikannen 21011-1003011-10, joka on yhteensopiva kaikkien 1,2-1,6 moottorien kanssa. Puristussuhde uudella kannella varustetuissa autoissa on 8,5. Kaasutin vaihtui malliin 2101-1107010-02 ja näiden parannusten jälkeen teho ei kärsinyt, mutta oktaani vaatimus laski 96:sta 92 oktaaniin.
|
kesällä 1975 oli tuotannossa muutettu kaasupoljin vapaasti roikkuvaksi, aiemman lattiaan saranoidun sijaan.
|
Vuodesta 1978 lähtien myytiin perusmallia variaationa 2101-02, jossa kojelauta mallista 1300 - 21011, lisäksi jarrutehostin, lasinpyyhkimen kytkin ohjausakselille, takalasinlämmitys, kangasverhoillut istuimet, etupenkkien niskatuet, peruutusvalo.
Samana vuonna kaasuttimen malliksi tuli 2101-1107010-03.
|
 |
KOJELAUTA 21011
katkaisimet ja varusteet: virtalukko, ajovalokytkin, takalasinlämmittimen kytkin/merkkivalo, lämmityslaitteen puhaltimen kytkin, tupakansytytin, nelivalovilkun kytkin/merkkivalo, hansikaslokero, lämmityslaitteen säätimet (2 kpl), lämmityslaitteen säädettävät suulakkeet (2 kpl), ohjausakselin kytkimet (3 kpl), radion paikka (pieni), tuhkakuppi.
mittaristo ja merkkivalot: nopeus-, matka-, jäähdytysnesteen lämpö- ja polttoainemittari. merkkivalot: seisonta/lähivalot, kaukovalot, suuntavalo. varoitusvalot: öljypaine, lataus, seisontajarru/jarrunestemäärä, polttoaineen loppuminen.
OHJAUSAKSELIN KYTKIMET
Vasen etummainen: suuntavalokytkin, ylöspäin vilkku oikealle ja alaspäin vilkku vasemmalle
Vasen takimmainen: ajovalokytkin (toimii kojelaudan valokytkimen ollessa kytkettynä), ensimmäinen asento lähivalot kytketty, toinen asento (alaspäin) kaukovalot kytketty, vetämällä kaukovalovilkku
oikean puoleinen: etulasin pyyhinpesurin kytkin, ensimmäinen asento pyyhkimet ei kytketty, toinen asento (alaspäin) jaksotettu pyyhintä, kolmas asento (alin) jatkuva pyyhintä, vetämällä sähköinen lasinpesin
|
Vuonna 1981 sai perusmalli uuden Ozon kaasuttimen 2105-1107010-20 sekä virranjakajan 30.3706-01 alipainesäätimellä.
|
KUVIA SUOMALAISISTA LADA MALLEISTA
1200 kuvia
TÄYTTÖTILAVUUDET
| polttoainesäiliö |
39 litraa |
98E (95E*) |
| moottori jäähdytysjärjestelmä
mukaanlukien lämmityslaite |
9,6 litraa |
jäähdytysneste |
| moottorin voitelujärjestelmä |
3,75 litraa |
moottoriöljy |
| vaihteisto |
1,35 litraa |
vaihteistoöljy |
| vetopyörästö |
1,50 litraa |
vaihteistoöljy |
| ohjausvaihde |
0,125 litraa |
vaihteistoöljy |
| kytkimenjärjestelmä |
0,2 litraa |
jarruneste |
| jarrujärjestelmä |
0,66 litraa |
jarruneste |
| iskunvaimennin etujousituksessa |
0,12 litraa |
iskunvaimennin öljy |
| iskunvaimennin takajousituksessa |
0,215 litraa |
iskunvaimennin öljy |
| lasinpesunestesäiliö |
0,75 (5**) litraa |
vesi/lasinpesuneste |
* vuodesta -74 8,5 puristeisella moottorilla
** myöhemmissä malleissa
|
SÄÄTÖARVOT
ventiilin välykset kylmässä
moottorissa
imuventtiili
pakoventtiili |
0,15 mm
0,15 mm |
| laturinhihnan taipuma 10 kp voimalla
painettaessa |
10 - 15 mm |
| jäähdytysnesteen pinnan korkeus
paisuntasäiliössä |
30-40 mm min. merkin yläpuolella |
| kaasuttimen kohon etäisyys kannesta
tiivisteineen |
7,5 +/-0,25 mm* |
| sytytyksen ennakko |
5 - 7 astetta ennen ykk |
| sytytystulppien kärkiväli |
0,5 - 0,6 mm |
| katkojan kärkien kärkiväli |
0,37 - 0,43 mm |
| kytkin polkimen vapaaliike |
20 - 30 mm |
| ohjauspyörän vapaaliike |
18-20 mm/5 ast |
etupyörien auraus kuormattuna
1. alusta nro 170574 asti
2. alusta nro suurempi kuin 170574 |
1. 3 +/-1 mm
2. 3 +/-1 mm |
etupyörien camber-kulma kuormattuna
1. alusta nro 170574 asti
2. alusta nro suurempi kuin 170574 |
1. 0 ast 23'
+/-20'
2. 0 ast 30' +/-15' |
etupyörien Caster-kulma kuormattuna
1. alusta nro 170574 asti
2. alusta nro suurempi kuin 170574 |
1. 0 ast +/-30'
2. 4 ast +/-20' |
jarrujen kitkapinnan minimi
paksuus
edessä
takana |
1,5 mm
2,0 mm |
| pienin öljynpaine |
3,5-4,5 kp/cm2 |
| renkaiden ilmanpaineet |
1,7-1,8 kg/cm2 |
* vuodesta 1978 kaasutin 2101-1107010-03, 0,65 +/-0,25 mm
|
|
