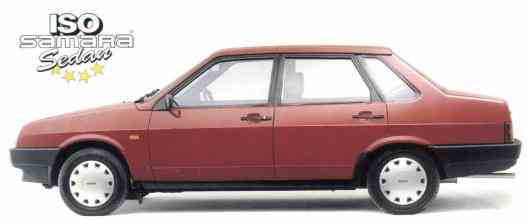

LADA SAMARA 1,5 SEDAN (VAZ-21099) ja sen muunnokset
TEKNISET TIEDOT
| Malli |
1,5 Sedan |
1,3 Sedan |
1,5i Sedan |
| Tyyppi |
VAZ-21099 |
VAZ-210993 |
VAZ-21099-20 |
| myyty vuosina |
1992-1995 |
1992-1994 |
1995-1999 |
| MITAT JA SUORITUSARVOT |
| pituus |
4205 mm |
| leveys (ilman peilejä) |
1650 mm |
| korkeus (ilman kuormaa) |
1402 mm |
| akseliväli |
2460 mm |
| raideleveys etu/taka |
1390/1360 mm |
| korinylitys etu/taka |
785/960 mm |
| rekisteröity |
5 henkilölle |
| omapaino |
970 kg |
970 kg |
1020 kg |
| kantavuus |
425 kg |
| tavaratila |
430 litraa |
| kääntösäde |
5,2 metriä |
| jarrutusmatka, kuivalla ja tasaisella
asvalttitiellä nopeudesta 80 km/h |
38 metriä |
| huippunopeus |
156 km/h |
148 km/h |
155 km/h |
| kiihtyvyys 0-100 km/h |
13 s |
16 s |
12,5 s |
| MOOTTORI |
| Tyyppi |
VAZ-21083 |
VAZ-2108 |
VAZ-2111-83 |
| malli, sijainti |
nelisylinterinen, nelitahtinen,
rivimoottori edessä poikittain |
| sylinterin tilavuus |
1,499 litraa |
1,288 litraa |
1,499 litraa |
| sylinterin halkaisija x iskunpituus |
82x71 mm |
76x71 mm |
82x71 mm |
| puristus suhde |
9,9 |
| venttiilejä per sylinteri |
2 |
| Suurin teho |
49 kW 67 hv 5600 r/min |
45 kW 61 hv 5600 r/min |
52 kW 71 hv 4800 r/min |
| suurin vääntö |
106 Nm 3500 r/min |
96 Nm 3500 r/min |
118 Nm 2800 r/min |
| tyhjäkäynnin kierrosluku |
820...900 r/min |
850 +/-50 r/min |
| sylinterien työjärjestys |
1-3-4-2 |
| polttoainejärjestelmä |
DAAZ Solex + Axtec kaksikurkkuinen
alaimukaasutin 21083-1107010-62 |
GM elektroninen monipisteruiskutus |
| polttoaine |
lyijytön 95 oktaaninen
bensiini |
| VOIMANSIIRTO |
| kytkin |
kuiva, yksilevyinen |
| kytkimen käyttö |
vaijerikäyttöinen |
| vaihteisto |
viisivaihteinen, kaikki
eteenpäinajovaihteen synkronisoitu |
vaihteiston välitykset
vaihteisto
ensimmäinen vaihde
toinen vaihde
kolmas vaihde
neljäs vaihde
viides vaihde
peruutus vaihde |
VAZ-21083
3,636
1,95
1,357
0,941
0,784
3,53
|
| vetopyörästö |
3,94 tai 4,13 |
| vetotapa |
etupyöräveto |
| ALUSTA |
| etujousitus |
joustintuet, poikittaiset
tukivarret sekä kallistuksen vakaaja |
| takajousitus |
yhdysheiluriakselisto,
joustintuet |
| vanne |
teräslevypyörä |
| vanne koko |
4,5J-13H2 tai 5J-13H2 |
| rengas |
sisärenkaaton vyörengas |
| rengas koko |
165/70R13 |
| OHJAUS |
| ohjausjärjestelmän kuvaus |
hammastanko-ohjaus, nivelletty
ohjausakseli |
| JARRUT |
| käyttöjarru, edessä |
levyt, automaattisäätöiset |
| käyttöjarru, takana |
rummut, automaattisäätöiset |
| käyttöjarrujärjestelmä |
hydraulinen, kaksipiirinen,
alipainetehostin, takajarrujen paineentasausventtiili |
| seisontajarru |
käsikäyttöinen, vaijerivälitteinen,
takajarruihin vaikuttava |
| SÄHKÖJÄRJESTELMÄ |
| tyyppi |
12V, miinusmaadoitteinen |
| akku |
6ST-55A, 55 Ah |
| laturi |
37.3701 tyyppinen 55A |
94.3701 tyyppinen 80A |
| käynnistin moottori |
29.3708 tyyppinen, teho
1,3 kW |
| virranjakaja |
40.3706 kärjetön, keskipako
ja alipainesäätimellä |
jakajaton, GM elektroninen suorasytytys
|
| KORI JA VARUSTEET |
| tyyppi |
VAZ-21099 |
| malli |
kokometallinen, itsekantava,
neliovinen sedan |
| kojelauta |
2108 |

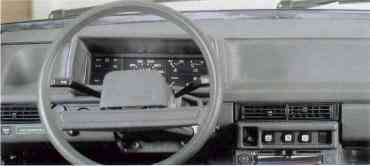

KOJELAUTA 2108
katkaisimet ja varusteet: virtalukko, säädettävät
ilmasuulakkeet kojelaudan keskellä sekä päissä, hansikaslokero,
hylly (ei GM ruiskumalleissa, hyllyn tilalla ruiskun ohjain peitettynä
levyllä), takalasin lämmittimen kytkin, takasumuvalo kytkin,
ajovalokytkin, hätävilkkukytkin, lämmityspuhaltimen käyttökytkin,
lämmön/ilmamäärän säädin, puhallus
ilman suuntauksen säätimet (2 kpl), radion paikka, tuhkakuppi,
savukkeen sytytin, mittarivalojen säädin, hydraulinen ajovalojen
säädin.
mittaristo ja merkkivalot: nopeus-, matka-, osamatka-, ECON- (alipaine-),
lataus-, jäähdytysnesteen lämpö- ja polttoainemittari.
merkkivalot: seisonta/lähivalot, kaukovalot, suuntavalo, takasumuvalot,
takalasin lämmitys, varoitusvalot: öljypaine, lataus, seisontajarru,
jarrunestemäärä, polttoaineen loppuminen, hätävilkku,
rikastin (kaasutin malleissa), STOP varovalo joka palaa aina kun palaa
jokin punaisista varovaloista. Ruiskumalleissa lisäksi kojelaudan
keskikonsolissa Check Engine varoitusvalo.
KOJELAUTA 21083 "korkea"
katkaisimet ja varusteet: virtalukko, säädettävät
ilmasuulakkeet kojelaudan keskellä sekä päissä, hansikaslokero,
hylly, takalasin lämmittimen kytkin, takasumuvalo kytkin, ajovalokytkin,
hätävilkkukytkin, lämmityspuhaltimen käyttökytkin,
lämmön/ilmamäärän säädin, puhallus
ilman suuntauksen säätimet (2 kpl), radion paikka, tuhkakuppi,
savukkeen sytytin, mittarivalojen säädin, hydraulinen ajovalojen
säädin, ajonestolaitteen tunnistin (1998 lähtien), paikka
ajotietokoneelle, kaiuttimen paikat (2 kpl)
mittaristo ja merkkivalot: nopeus-, matka-, osamatka-, jäähdytysnesteen
lämpö- ja polttoainemittari. merkkivalot: seisonta/lähivalot,
kaukovalot, suuntavalo (2 kpl), takasumuvalot, takalasin lämmitys,
varoitusvalot: öljypaine, lataus, Check Engine, seisontajarru-, polttoaineen
loppuminen, avoimen oven varoitusvalo,
nestemäärien yms tarkkailujärjestelmän varoitusvalot:
STOP varovalo joka palaa aina kun palaa jokin punaisista varovaloista,
TEST-valo palaa aina kun virta on kykettynä, mutta auto ei käy,
jarrunesteen- jäähdytysnesteen-, lasinpesunesteen-, moottorin
öljyn määrien varoitusvalot sekä varoitusvalot hajonneesta
polttimosta sekä jarrupalojen kuluneisuudesta.
OHJAUSAKSELIN KYTKIMET
Vasen : suuntavalo- ja ajovalokytkin, ylöspäin vilkku
oikealle ja alaspäin vilkku vasemmalle, ylös ja alaspäin
on kytkimessä välivaihe joka ei lukitu, mutta käyttää
suuntavaloja niin kauan kuin vivusta pidetään. Työntämällä
kaukovalot (mikäli ajovalot on kytkettynä kojelaudan kytkimestä),
vetämällä kaukovalovilkku.
oikea: etulasin pyyhinpesurin kytkin, keskimmäinen asento
pyyhkimet ei kytketty, toinen asento (ylöspäin) jaksotettu pyyhintä,
kolmas asento (ylin) jatkuva pyyhintä, vetämällä sähköinen
lasinpesin ja automaattinen pyyhintä noin 3 kertaa, työntämällä
takalasin pyyhin (1. asento), takalasin pyyhin ja pesuri (2. asento),
kytkimestä ylöspäin on välivaihe joka ei lukitu, mutta
pyyhin toimii.
TÄYTTÖTILAVUUDET
polttoainesäiliö 42 litraa 95E
moottori jäähdytysjärjestelmä mukaanlukien lämmityslaite
7,8 litraa jäähdytysneste
moottorin voitelujärjestelmä 3,5 litraa moottoriöljy
vaihteisto 5-vaiht. 3,3 litraa moottoriöljy
iskunvaimennin etujousituksessa 0,31 litraa iskunvaimennin öljy
iskunvaimennin takajousituksessa 0,25 litraa iskunvaimennin öljy
jarrujärjestelmä 0,435 litraa jarruneste DOT-4
lasin-/valojenpesunestesäiliö 4,2 litraa* vesi/lasinpesuneste
*säiliön malista riippuen
SÄÄTÖARVOT
ventiilin välykset kylmässä moottorissa
imuventtiili 0,2 +/- 0,05
pakoventtiili 0,35 +/- 0,05
minimi kierrosluku tyhjäkäynnillä 750-800 r/min
pienin öljynpaine 5600 r/min 4,5-6,5 kp/cm2
pienin öljynpaine tyhjäkäynnillä 0,8 kp/cm2
jäähdytysnesteen pinnan korkeus paisuntasäiliössä
25-30 mm min. merkin yläpuolella
laturinhihnan taipuma 10 kp voimalla painettaessa 10 - 15 mm
- moniurahihna 6-7 mm
sytytystulppien kärkiväli - kaasutin malli 0,7 - 0,8 mm
sytytystulppien kärkiväli - ruisku malli 1,00 - 1,13 mm
sytytyksen ennakko 1300 moottori 1 +/- 1 astetta ennen ykk
sytytyksen ennakko 1500 moottori 4 +/- 1 astetta ennen ykk
kytkin polkimen kokonaisliike 125 - 135 mm
ohjauspyörän vapaaliike 5 ast
etupyörien auraus kuormitettuna 0 +/-1 mm
etupyörien camber-kulma kuormitettuna 0 ast 30'
etupyörien Caster-kulma kuormitettuna 1 ast 30' +/-30'
jarrujen kitkapinnan minimi paksuus 1,5 mm
renkaiden ilmanpaineet edessä-takana 1,9-2,0
MUUTOKSET JA VARUSTEVAIHTOEHDOT
| Vuonna 1996 oli ruiskumallista myynnissä versio VAZ-21099-22 jossa oli Suomessa asennetut EuroSamara tyyppiset oviverhoilut ja istuimet neljällä niskatuella. Sedan mallissa valinnaiseksi varusteeksi uusi ”korkea” kojelauta 21083. |
| |
vahha kojelauta sekä uusi ns. korkea
kojelauta
|
|
